Laboratoř rtg. strukturní analýzy na Univerzitě Jana Evangelisty Purkyně v Ústí nad Labem

Pavla Čapková¹, Petr Ryšánek¹, Stanislav Daniš²

¹Centrum nanomateriálů a biotechnologií, Přírodovědecká fakulta Univerzity Jana Evangelisty Purkyně, Pasteurova 3632/15, 400 96 Ústí nad Labem

²Katedra fyziky, Přírodovědecká fakulta Univerzity Jana Evangelisty Purkyně, Pasteurova 3632/15, 400 96 Ústí nad Labem

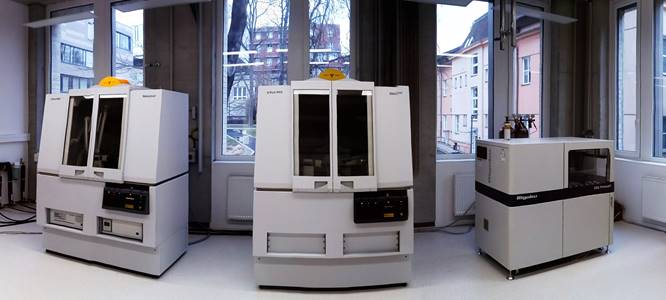

            Laboratoř vznikla v roce 2011 díky prof. Pavle Čapkové. V tomto roce byl pořízen první rentgenový difraktometr X’Pert MPD s vysokoteplotní komůrkou Anton Paar HTK 1200N. Difraktometr slouží převážně ke studiu polykrystalických vzorků a nanovlákenných textilií („nanohadrů“). Je osazen rentgenkou s měděnou anodou. K detekci rozptýleného záření lze použít bodový proporcionální detektor nebo lineární pozičně citlivý detektor X’Celerator včetně monochromátoru. Difrakční experiment lze provést také v transmisním uspořádání. Druhý difraktometr X’Pert MPD je určen zejména ke studiu tenkých vrstev. K dispozici je Eulerova kolíbka a rtg. zrcadlo.

            Kromě rtg. difrakce lze vzorky analyzovat metodou rtg. spektrometrie (XRF). Laboratoř je pro tuto metodu vybavena vlnově disperzním spektrometrem Rigaku ZSX PrimusIV s automatickým podavačem vzorků. Kvantitativně lze bezstandartní metodou určovat prvkové složení od fluoru, kvalitativně od uhlíku.

            Laboratoř spolupracuje s řadou pracovišť (například Fakulta životního prostředí UJEP, Fakulta strojního inženýrství UJEP, Ústecké muzeum, …) a podílí se také na výuce studentů (přednášky Struktura látek a difrakční analýza materiálů a Difrakce záření a struktura materiálů včetně rentgenářského praktika).
