Hlubokomořské konkrece se zdají
bát zajímavým zdrojem barevných kovů, jejichž konvenční
těžba je závadná nebo probíhá v nedostupných teritoriích. Novou myšlenkou je příprava přímo „přírodní slitiny“, nikoliv redukce
konkrecí na čisté kovy. Konkrece
ze zóny Clarion-Clipperton (Tichý oceán) byly aluminotermicky
redukovány s 0, 10 a 20 % přebytku
hliníku. Struktura takto získaných slitin byla následně
studována kombinací XRD a
SEM.

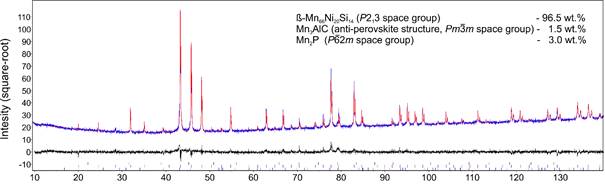

Struktura takto získaných slitin je složitá, pozorované fáze jsou nestechiometrické, případně jsou prvky ve strukturách substituovány. Slitina bez přebytku hliníku při aluminotermii obsahuje majoritní fázi b- Mn0.66Ni0.2Si0.16 a tři minoritní fáze; slitina s 10 % přebytku obsahuje sedm fází, z nichž tři mají přes 10 hm. %; slitina s 10 % přebytku obsahuje 9 fází, z nichž pět je minoritních. Je zajímavé, že majoritní fáze ve všech vzorcích je odlišná. Odhad fázového složení byl proveden pomocí XRD a následně jsme se snažili fáze potvrdit pozorován Kikuchiho obrazců metodou EBSD a zjistit jejich prvkové složení. Separace krystalograficky podobných nebo shodných fází byla možná jen kombinovaným měřením EDS/EBSD. Zcela minoritní fáze, např. MnS, byly pozorovány pouze pomocí EBSD.
a)
|
c) |
d) |
|
b)
|
e) |
f)
|
Výzkum je podporován GA ČR z projektu 20-15217S.
