Strukturní změny v intermetalických sloučeninách (Ce,La)Pd2(Al,Ga)2

Petr Doležal, Milan Klicpera, Dominik Kriegner, Zdeněk Matěj, Jiří Prchal,
Pavel Javorský

Univerzita Karlova, Matematicko-fyzikální fakulta, Ke Karlovu 5, 121 16 Praha 2



(Ce,La)Pd2Al(1-x)Gax sloučeniny patří do široké skupiny intermetalických sloučenin RT2X2 (R – je prvek vzácných zemin, T – transitivní kov a X – p-prvek). Tyto sloučeniny obvykle krystalizují v jednom z následujících strukturních typů: ThCr2Si2 (I4/mmm 139) a CaBe2Ge2 (P4/nmm 129). Sloučeniny ze studovaná série (Ce,La)Pd2Al(1-x)Gax krystalizují za pokojové teploty ve druhém zmíněném typu a v nízkých teplotách prochází strukturní transformací do struktury s nižší krystalovou symetrií. V případě (Ce,La)Pd2Al2 rodičovských sloučenin se jedná o strukturu popsanou v rámci ortorombické prostorové grupy Cmme (67) [1], ale v případě druhého konce série (Ce,La)Pd2Ga2 je v literatuře zmiňována triklinická mřížka [2].

Prezentovaná studie se zaměřuje na výzkum strukturní transformace v celé sérii (Ce,La)Pd2Al(1-x)Gax sloučenin pomocí rentgenové práškové difrakce za nízkých teplot a následně na konstrukci strukturního fázového diagramu. (Ce,La)Pd2Al(2-x)Gax sloučeniny patří do široké skupiny intermetalických sloučenin RT2X2 (R – je prvek vzácných zemin, T – transitivní kov a X – p-prvek). Tyto sloučeniny obvykle krystalizují v jednom z následujících strukturních typů: ThCr2Si2 (I4/mmm 139) a CaBe2Ge2 (P4/nmm 129). Sloučeniny ze studovaná série (Ce,La)Pd2Al(2-x)Gax krystalizují za pokojové teploty ve druhém zmíněném typu a v nízkých teplotách prochází strukturní transformací do struktury s nižší krystalovou symetrií. V případě (Ce,La)Pd2Al2 rodičovských sloučenin se jedná o strukturu popsanou v rámci ortorombické prostorové grupy Cmme (67) [1], ale v případě druhého konce série (Ce,La)Pd2Ga2 je v literatuře zmiňována triklinická mřížka [2].

Prezentovaná studie se zaměřuje na výzkum strukturní transformace v celé sérii (Ce,La)Pd2Al(2-x)Gax sloučenin pomocí rentgenové práškové difrakce za nízkých teplot a následně na konstrukci strukturního fázového diagramu. Porovnáním triklinické mřížky sloučenin (Ce,La)Pd2Ga2 a ortorombické struktury sloučenin (Ce,La)Pd2Al2 bylo zjištěno, že místo triklinické mřížky je možné použít k popisu (nízkoteplotní struktury sloučenin (Ce,La)Pd2Ga2) symetričtější grupu Cmme jako v případě opačného konce série.

Nízkoteplotní struktury rodičovských sloučenin jsou, co se symetrie týče, totožné. Podstatně se ale liší velikostí distorze při přechodu a průběhem přechodu, což je ilustrováno na obrázku 1. Odlišnost nízkoteplotních struktur je také patrná při substituci. Během substituce Al pomocí Ga dochází ke snižování teploty přechodu a velikosti distorze. Následně pak od určité koncentrace Ga dochází ke skokovému zvětšení distorze, jež velikostně odpovídá sloučeninám (Ce,La)Pd2Ga2. Dalším zvyšováním koncentrace Ga dochází k opětovnému růstu teploty strukturního přechodu a dalšímu zvětšování distorze. Toto chování je ilustrováno na obrázku 2 pro případ La-série.

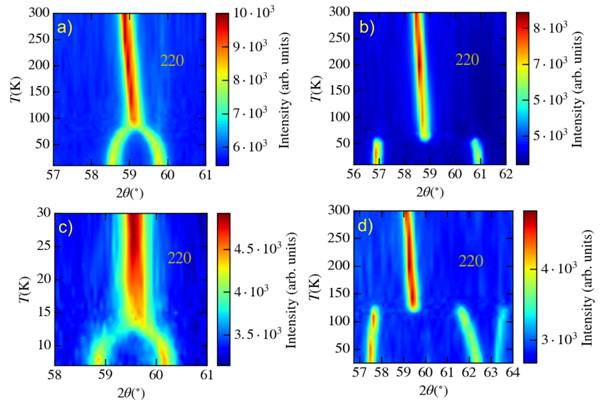

Obrázek 1: Teplotní závislost difrakce 220. a) Sloučenina LaPd2Al2. b) Sloučenina LaPd2Ga2. c) Sloučenina CePd2Al2. d) Sloučenina CePd2Ga2.

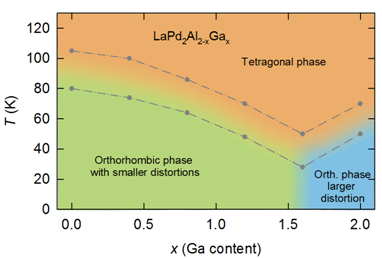

Obrázek 2: Fázový digram sloučenin LaPd2Al2-xGax



[1] L.C. Chapon, E.A. Goremychkin, et al., Physica B 378-380, 819 (2006).

[2] J. Kitagawa, M. Ishikawa, Journal of the Physical Society of Japan, 2380-2383, 68 (1999).
