DESIRS a SOLEIL - stanovení
ionizačních energií
P. Milko1,
J. Roithová1,2, O. Perlík1, D.
Schröder1
1Ústav organické chemie a biochemie, AV ČR,
166 10 Praha 6, Česká republika
2Ústav organické chemie, Přírodovědecká
fakulta, Karlova univerzita v Praze, 128 43 Praha 2, Česká republika
Úvod
Vícenásobně nabité
molekuly hrají významnou roli v atmosférické chemii a také astrochemii, kde
jsou zkoumány kvůli jejich roli při tvorbě vyšších polycyklických uhlovodíku [[1]]. Předchozí studie se zabývaly uhlovodíky bez
heteroatomů, naše studie se mimo to zaměřuje na uhlovodíky obsahující dusík a zahrnuje
také srovnání s předchozími daty změřenými pro homocyklické uhlovodíky.
Veškerá naše měření jsou prováděna v plynné fázi, kde se podmínky nejvíce
blíží podmínkám, ve kterých se tyto vícenásobně nabité častice mohou v přírodě
vyskytovat.
Teorie
Fotoionizace molekul slouží k získání velmi přesných hodnot ionizačních energií molekul v plynné fázi. Výhodou této metody oproti jiným je znalost přesné energie, která je poskytována molekulám během ionizace. Jako příklad jiné metody může sloužit „charge-stripping“ hmotnostní spektrometrie, která k ionizaci používá srážky s neutrálními molekulami - např. dusíkem a při níž se měří rozdíl kinetických energii monokationtů před kolizí a dikationtů po kolizi. Rozdíl kinetických energií se přepočítává na ionizační energie pomocí kalibrace. Špatná kalibrace může vést k nepřesným výsledkům a z následné revize kalibrace logicky vyplývá nutnost opravit všechny výsledky na ní založené [[2]].
Fotoionizace do prvního i do druhého stupně je popsána Wannierovým zákonem [[3]-[6]]. V případě ionizace do prvního stupně zákon předpokládá závislost relativní intenzity iontu na energii fotonu ve formě tzv. skokové funkce. Tento předpoklad je dobře splněn v oblasti do dvou elektronvoltů nad ionizačním prahem. Pro ionizaci do druhého stupně Wannierův zákon předpokládá již lineární závislost relativní intenzity iontu na ionizační energii, tež platnou do 2 eV nad ionizační práh.
Experiment
Jako zdroj synchrotroního
záření slouží zařízení SOLEIL v Saint-Aubin [[7]]. Tento synchrotron operuje s energií elektronového
svazku 2.75 GeV a poskytuje záření o vlnové délce v rozsahu od infračervené
oblasti do tvrdé rentgenové oblasti.
K měření ionizačních
energií je využívána fotonová linka s názvem DESIRS. DESIRS je napojena na
ondulátor, jenž pracuje v oblasti spektra 30 až 250 nm. Uvedená
oblast odpovídá přibližně operační oblasti 5-40 eV, která pokrývá
předpokládaný rozsah prvních a druhých ionizačních energií organických molekul.
Synchrotronové záření je
přivedeno do zdroje hmotnostního spektrometru ve kterém je zkoumaný plynný vzorek
při tlaku cca 1.10-4 Pa. Vlastní hmotnostní spektrometr má konfiguraci
QOQ, kde Q znamená kvadrupól a O octopól. Pokud fotony obsahují dostatek
energie k ionizaci vzorku na detektoru hmotnostního spektrometru
zaznamenáme signál nabitých částic. Pomocí kvadrupolového hmotnostního
detektoru můžeme podle hmoty sledovat námi studované ionty a potlačit vliv
pozadí. Výsledkem je pak závislost intezity požadované hmoty na energii
přiváděných fotonů, z které se podle Wannierova zákona pomocí interpolace
určí hodnota ionizační energie.
Pro interpretaci a
srovnávání výsledků z fotoionizačního experimentu lze použít kvantově
chemické výpočty. Studované systémy jsou náročné na výpočetní čas při použití ab initio metod, proto je zvolena metoda
hustotního funkcionálu B3LYP s bazí 6‑311++G(2d,p) obsahujicí
polarizační a difuzní funkce.
Výsledky a diskuze
V prvním kroku je
nutné provést kalibraci energetické stupnice. Provádíme ji s pomocí vzácných
plynů, jejichž ionizační energie jsou velmi přesně známy.
Jako první vzorek byl
použit 2,4,6-trimethylpyridin C8H11N
(Schéma 1), u nějž bylo provedeno srovnání první ionizační energie s daty
z literatury.
Obrázek 1
ukazuje závislost relativní intenzity C8H11N+
na energii fotonů Efoton. Závislost
je opravena na intezitu fotonů a energetická stupnice je kalibrována měřeními
ionizačních energií vzácných plynů.
Schéma
1. 2,4,6-trimethylpyridin
(C8H11N).

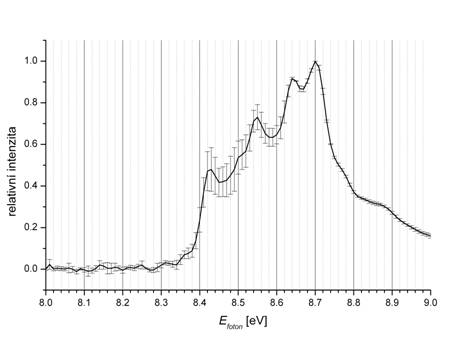

Obrázek 1. Závislost relativní intenzity C8H11N+
na energii fotonů Efoton.
Závislost je očištěna od vlivu intenzity fotonů a energetická stupnice je
kalibrována.
Z analýzy grafické závislosti vychází hodnota první ionizační energie 8.38 ± 0.05 eV. Vypočtená hodnota ionizační energie je stanovena na 8.43 eV. Obě hodnoty jsou si blízké, avšak výrazně se liší od dříve publikované hodnoty 8.9 ± 0.1 eV pro 2,4,6-trimethylpyridin [[8]].
Závěr
První výsledky experimentu potvrzují úspěšnou aplikaci synchrotroního záření v chemickém výzkumu, konkrétně v oblasti studující ionizační energie. Vysoký energetický potenciál a specifické vlastnosti synchrotronového záření slibují do budoucna přesné stanovení ionizačních energií látek, pro které byly ionizační energie doposud obtížně dostupné, zvláště pak u dvojnásobné ionizace. Stejně tak umožňuje ověření předchozích dosažených výsledků pro důležité sloučeniny, které jsou používány jako standardy.
[1]. J.
Roithová, D. Schröder, J. Am. Chem. Soc., 128, (2006), 4208.
[2]. J.
Roithová, D. Schröder, J. Loos, H. Schwarz, H.-Ch. Jankowiak, R. Berger, J. Chem. Phys., 122, (2005), 094306.
[3]. G.H.
Wannier, Phys. Rev., 90, (1953), 817.
[4]. S.
Geltman, Phys. Rev., 102,
(1956), 171.
[5]. U.
Fano, Rep. Prog. Phys., 46,
(1983), 97.
[6]. M.
S. Lubell, Z. Phys. D-At., Mol. Clusters,
30, (1994), 79.
[7]. http://www.synchrotron-soleil.fr/portal/page/portal/Accueil
[8]. B.G. Ramsey, F.A. Walker, J. Am. Chem. Soc., 96, (1974), 3314.
Poděkování
Práce byla
podpořena záměrem AV ČR (Z40550506) a záměrem Ministerstva školství České
republiky (MSM0021620857).
