TEXTURY  VÁPENCOVÝCH  VRSTEV





Jiří Marek1, J. Hladil2



 1Jaderná fakulta  ČVUT,  Katedra inženýrství pevných látek , Trojanova 13, CZ-120 00 Praha  2.,

2Geologický ústav ČAV, Rozvojová  269, CZ-165 00, Praha 6-Lysolaje.

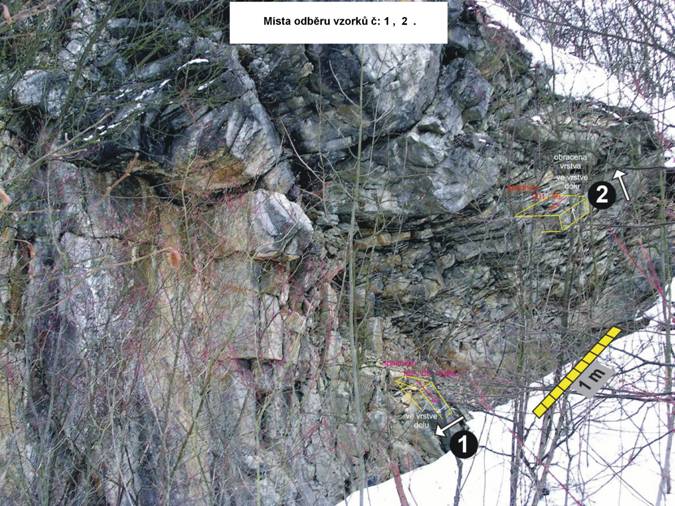

K rentgenografickému difrakčnímu rozboru byly dodány  Geologický ústavem  ČAV,  vzorky vápence z lomu „ Na Škrábku“ lokality Choteč.  Vzorky byly odebrány z vápencové zahnuté vrstvy  (obr.1).





Obr. 1

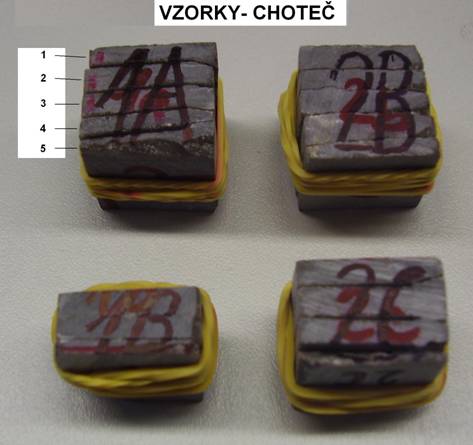

Odběry z míst  1  a  2  byly provedeny ve tvaru  krychli  o straně délky cca  2 cm.  Krychle byly dále rozřezány  na  destičky tlouštky  cca  3.5 mm.  (obr.2)





Obr. 2



Difraktogramy  byly provedeny na  práškovém goniometru Siemens,  záření  Co-anody.

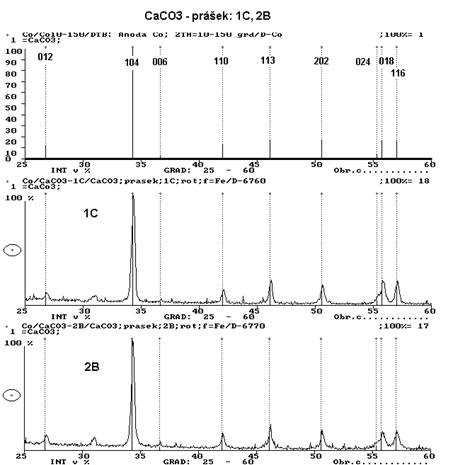

Difraktogramy  rozemletých vzorků  jsou uvedeny na obr. 3,  intenzivní diftrakce  jsou identifikovány dle  databáze  PDF Calcite,  File: 5-586.





Obr. 3

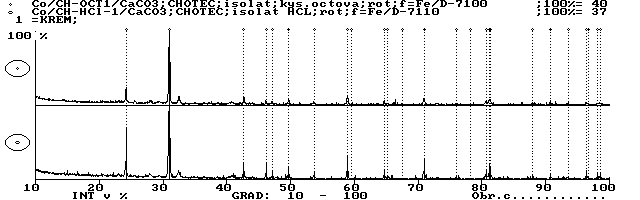

Pro identifikaci dalších složek  bylo větší množství  materiálu rozpuštěno jednak v kyselině octové, jednak v kyselině solné HCl.  Práškové difraktogramy  isolátů jsou uvedeny na obr. 4.

Intenzivní difrakce jsou identifikovány  dle  databáze  PDF  Křemen,  File  5-498 .





Obr. 4

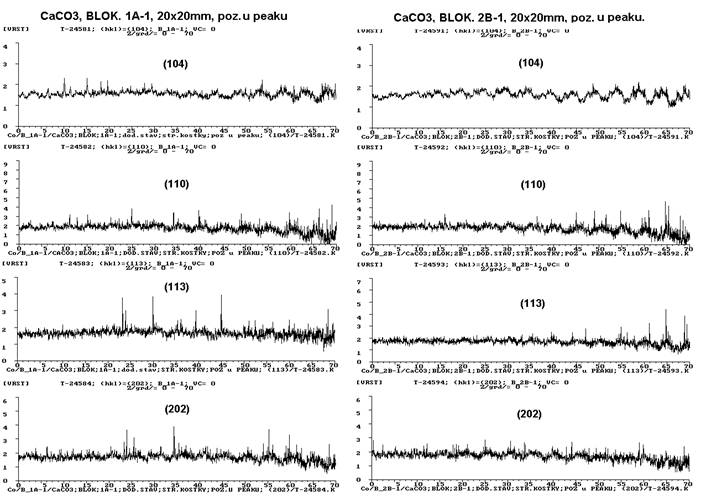

Na  difrakcích  Calcitu  (104), (110), (113), (202)  (viz obr. 3)  bly provedeny texturogramy odříznutých destiček, na texturním goniometru  Siemens,  (anoda Co) ,  jejichž rozvinuté spirálové  záznamy  jsou uvedeny  na  obr.5.





Obr.5



Z uvedených texturogramů je  patrna velmi nízká přednostní orientace měřených  vzorků.



Výzkum byl podpořen grantem MSM 6840770040.
