Comparison of
results of the microdiffraction and macrodiffraction of forensic samples
measurements
Porovnání výsledků
makrodifrakčních a mikrodifrakčních experimentů na forenzních vzorcích
I. Jebavá1, V.
Goliáš1, M. Kotrlý2
1Univerzita Karlova v Praze, Přírodovědecká
fakulta, Ústav geochemie, mineralogie a nerostných zdrojů, Albertov 6, 128 43,
Praha 2
2Kriminalistický ústav Praha PČR, Bartolomějská 10,
110 00, Praha 1
E-mail:
Iva.Jebava@seznam.cz
Keywords: X-ray diffraction, microdiffraction, mineralogy, forensic science, phase analysis
Abstract
The aim of this work was comparison of microdiffraction and classic Bragg-Brentano (“macrodiffraction”) instrumentation of identical small-volume samples. The alumina (corundum, SRM 676) standard and five real forensic samples of unknown composition was studied using X´Pert PRO (PANalytical) difractometer system. Standard and all of the samples suggest better angle resolution (FWHM) in Bragg-Brentano geometry than in microdiffraction. In case of real forensic samples was the microdiffraction more suitable, because it manage to identify more crystallic phases, however at the price of time-consuming delay.
Úvod
Prášková RTG difrakce je
v současnosti široce užívaná metoda také ve forenzní praxi, kde poskytuje mnohé
analytické možnosti, které jsou v mnoha případech nenahraditelné. Jejími
velkými výhodami jsou relativní rychlost a jednoznačnost získaných výsledků,
schopnost analýzy malých vzorků a nedestruktivnost metody při analýze
kriminalistických stop [1].
Na pracoviště Laboratoře
RTG difrakce Ústavu geochemie, mineralogie a nerostných zdrojů byly jedním z
autorů (M. K.) dodány různorodé reálné vzorky z forenzní praxe. Původ a
charakter vzorků zůstal ostatním autorům záměrně utajen. Cílem metodického
postupu bylo porovnat analytické výstupy mikrodifrakční a klasické
Bragg-Brentanovy („makrodifrakční“) techniky na totožných vzorcích a
standardním materiálu.
Metodika
Vzorky byly dodány
nanesené na vodivé (grafitové) oboustranné lepící pásce na kruhovém hliníkovém
nosiči (terčíku) o průměru 12 mm, s vodícím kolíkem v ose nosiče pod terčíkem.
Tato univerzální montáž je rovněž používána pro jejich studium elektronovou
rastrovací mikroskopií. Vzorek však pokrýval jen několik procent plochy nosiče.
Na mosazný nosič stejného průměru byl v acetonové suspenzi nanesen standard
(korund SRM 676), pokrývající v tomto případě celou plochu nosiče.
Difrakční experimenty
byly provedeny na přístroji X´Pert PRO (PANalytical) s vertikálním goniometrem
poloměru 240 mm v uspořádání Theta/Theta (pohybuje se RTG lampa i detektor,
vzorek stacionární), při záření CuKα, příkon 40 kV/30 mA.
Při mikrodifrakčním
uspořádání bylo použito bodové ohnisko lampy a paprsek fokusován monokapilárou
při šířce svazku 100 mm.
Vzorek byl nesen goniometrickou hlavičkou, justován pomocí mikroskopu se
záměrným křížem do roviny osy difraktometru. Vzorek byl při měření rotován pro
zlepšení statistiky měřených dat. Difraktovaný paprsek snímal detektor
X´Celerator– polovodičový, pozičně citlivý detektor s aktivním intervalem 2,12°
2Theta, bez monochromátoru. Beta složka byla potlačena Ni-filtrem. Krok měření
činil 0,02° 2Theta, virtuální čas měření 2000 sekund na krok, celkový čas měření
22-24 hodin v závislosti na snímaném úhlovém rozmezí.
Při uspořádání
Bragg-Brentanově byla ponechána pouze goniometrická hlavička se vzorkem. Na
straně dopadajícího paprsku bylo užito čárové ohnisko lampy, šířka paprsku
omezena maskou 10 mm a použita automatická divergenční clona pro konstantně
ozářenou délku 5 mm. Na straně difraktovaného paprsku bylo použito stejného
detektoru, ovšem s grafitovým monochromátorem. Krok měření činil rovněž 0,02°
2Theta, virtuální čas měření 250 sekund na krok, v případě standardu korundu
150 sekund. Vzorky byly snímány v úhlovém rozmezí 3-95° 2 Theta. Celkový čas
měření byl 3 hodiny 7 minut, v případě korundu 1 hodina 33 minut.
Záznamy byly vyhodnoceny
programem HighScore (PANalytical), pološířky i polohy difrakcí byly určeny
fitováním teoretického profilu do experimentálních dat. Vyhledání přítomných
fází bylo provedeno Search-Match algoritmem za použití databáze ICDD
(PDF-2).
Výsledky
Nejprve byly porovnány
oba difrakční záznamy standardu korundu. Bylo zjištěno, že polohy difrakcí
získaných oběma metodami se neliší. Liší se ovšem intenzity obou záznamů
(mikrodifrakce max. 2500/ makrodifrakce max. 18000, obr.1). Vyhledání fáze
Search-Match algoritmem proběhlo bez problémů (automaticky přiřazena karta
43-1484). Mimo fáze korundu se v záznamu vyskytovaly další, méně intenzívní
difrakce, které byly identifikovány jako difrakce nosiče („mosaz“), ICDD
50-1295, „aluminum copper nickel“.
|
|

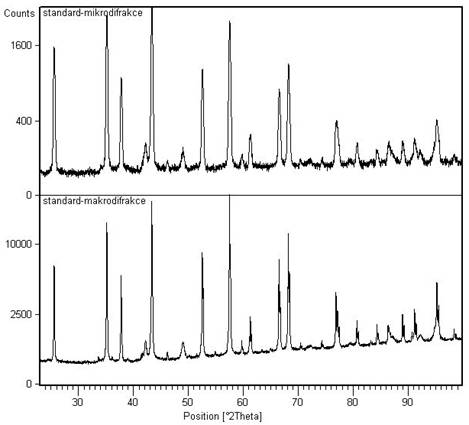

Obr. 1. Porovnání záznamů standardu korundu (SRM 676) získaných mikrodifrakční
(nahoře) a „makrodifrakční“ technikou (dole). |

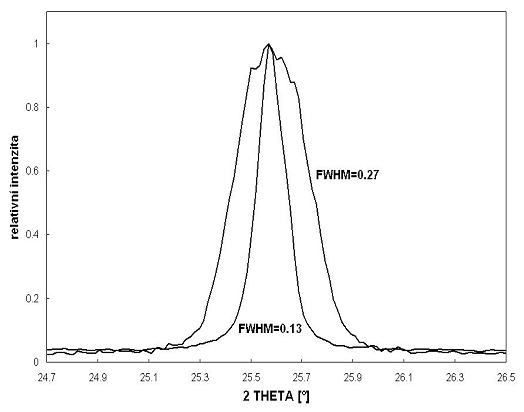

Obr. 2. Porovnání difrakčních profilů linie {012} korundu získaných
mikrodifrakční a „makrodifrakční“ technikou. |
Velký rozdíl je však v
profilech difrakčních linií. Pološířka (FWHM) linií korundu mikrodifrakčního
záznamu se pohybovala v rozmezí 0,26 – 0,53° 2 Theta, pro difrakce nosiče až
0,72° 2 Theta. Naproti tomu v makrodifrakční geometrii se FWHM pohybovalo v
rozmezí 0,07-0,26° 2 Theta. Je také zřejmé, že mikrodifrakční záznam má výrazně
větší rozptyl hodnot FWHM než záznam v geometrii Bragg-Brentanově (obr.3).
Tento výrazný rozdíl je nejlépe patrný při porovnání difrakčního profilu linie
{012}, kdy mikrodifrakční profil má takřka dvojnásobnou pološířku (obr.2).

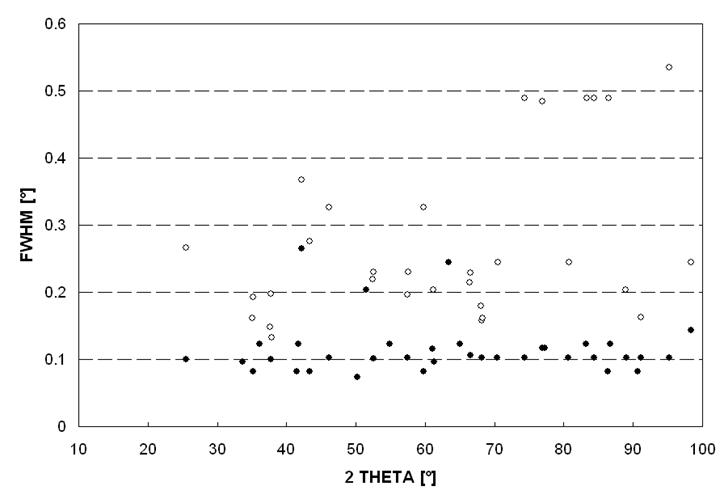

Obr. 3. Statistika FWHM difrakcí korundu
z mikrodifrakce (prázdné symboly) a „makrodifrakce“ (plné symboly).
V případě reálných
forenzních vzorků byla pozornost věnována zejména identifikaci přítomných
krystalických fází (počet, příp. možnost semikvantitativního vyhodnocení jejich
obsahu). V obou druzích záznamů byly nalezeny značné rozdíly. V závislosti na
druhu vzorku bylo mikrodifrakční technikou odhaleno většinou více fází než
technikou makrodifrakční (tab.1).
Tab. 1. Výsledky vyhodnocení mikrodifrakčních a
makrodifrakčních záznamů série forenzních vzorků. Ve všech záznamech se
vyskytují navíc difrakce kovového hliníku (nosiče vzorku).
Vzorek |
Mikrodifrakce |
Makrodifrakce |
13 |
amorfní fáze, neident. kryst. příměs |
amorfní fáze, neident. kryst. příměs |
21 |
Mg-chlorit >
muskovit, příměsi: křemen (?),
willemit (?) |
Mg-chlorit + willemit +
křemen |
23 |
křemen, chlorit >
muskovit + další fylosilikát
(mastek?) |
křemen + chlorit |
2188 |
sádrovec (92 %), křemen
(8%) |
sádrovec |
TR |
kalomel (HgCl) + neident. příměsi |
--- |
V uspořádání Bragg-Brentanově se navíc
negativně projevuje výrazně zvýšená intenzita pozadí, způsobená ozářením velké
plochy grafitové lepící pásky nepokryté vzorkem. Navíc se v této konfiguraci
objevují velmi velké intenzity difrakcí náležející hliníkovému nosiči.
Intenzity difrakcí náležející vzorku jsou obvykle velmi nízké a Search-Match
algoritmus zde selhává. Pro ilustraci jsou představeny difrakční záznamy vzorku
23 pořízené oběma technikami (obr.4).

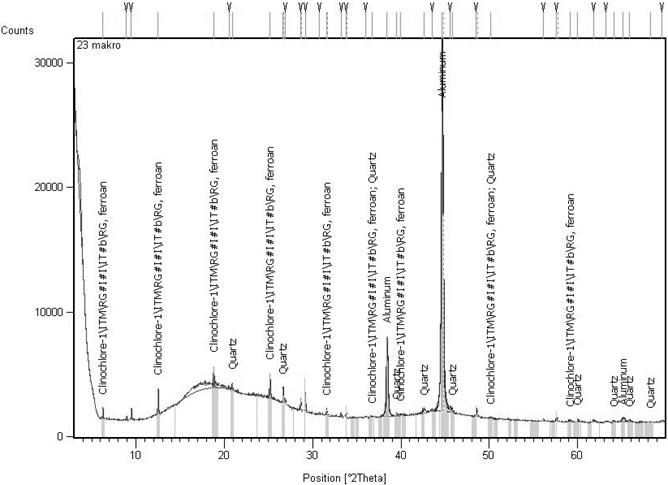

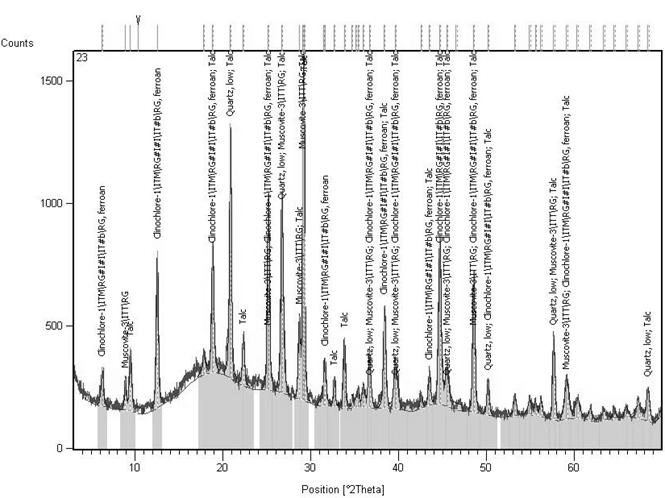

Obr. 4. Porovnání difrakčních záznamů vzorku 23
z mikrodifrakce (nahoře) a „makrodifrakce“ s vyhodnocením fázového
složení programem HighScore.
Závěr
Pro dobře krystalický
standardní materiál (korund) nanesený na relativně velké ploše mikrodifrakční
technika rozhodně zaostává pro relativně vyšší hodnoty pološířky difrakcí.
Pokud je však k dispozici pouze malé množství vzorku, dosahuje mikrodifrakce
lepších výsledků co se týče počtu identifikovaných fází. Cenou jsou však
výrazně delší načítací doby.
Přestože se zdá lákavé
použití klasické Bragg-Brentanovy geometrie s vycloněným svazkem i v případě
malých vzorků pro její relativně menší časovou náročnost, bylo prokázáno, že
mikrodifrakční techniku nenahradí.
Literatura
1. M. Kotrlý: in: Kriminalistika a forenzní disciplíny, Praha, 2005, pp. 355-358
Poděkování
Tato práce vznikla za podpory projektu v rámci výzkumného programu „Bezpečnostní výzkum - Testování možností použití a vytvoření metodických postupů pro práškovou rentgenovou mikrodifrakci jako komplementární metody k tradičním mikroanalytickým postupům ve forensní oblasti“č. VD20062008B11 a Výzkumného záměru MSM0021620855.
