NMR KRYSTALOGRAFIE: Studium struktury materiálů pomocí moderních NMR metod

J. Brus

Ústav makromolekulární chemie AV ČR, Heyrovského nám. 2, 162 06 Praha 6 – Petřiny

NMR spektroskopie pevného stavu je v současné době rychle se vyvíjející oblast strukturní analýzy. Nedávný rozvoj nových metodik a základních elektronických součástí NMR spektrometrů vedl k tomu, že dosažené rozlišení a selektivita NMR experimentů v pevné fázi umožňuje velmi přesně popisovat strukturu a vnitřní pohyblivost širokého spektra látek a systémů (od velice tvrdých a rigidních skel, organických i anorganických krystalů, přes syntetické polymery až po velice měkké a pohyblivé gely polypeptidů či proteinů). Díky tomu je možné popsat strukturu a tří-dimenzionální uspořádání i u takových látek, které jen velmi neochotně poskytují krystaly vhodné k rtg. difrakci. Navíc je řada NMR parametrů citlivá na rychlost a amplitudu vnitřních pohybů, a tak právě NMR spektroskopie pevného stavu podává komplexní informace o vnitřní struktuře a uspořádání hmoty. Proto můžeme NMR spektroskopii pevného stavu směle považovat za metodu komplementární k rentgenové difrakci. Cílem NMR spektroskopiků, ale není zcela nahradit difrakční techniky, ale především doplnit chybějící údaje k úplnému popisu struktury a dynamiky krystalických a vysoce organizovaných systémů. Přestože NMR spektroskopie pevného stavu tedy není alternativou difrakčním technikám při určování úplné třídimenzionální struktury a uspořádání molekul v krystalických materiálech, poskytuje tato metoda významné krystalografické informace. Nejen díky tomu se tak NMR spektroskopie pevného stavu stala významnou součástí charakterizace farmaceuticky aktivních substancí a od roku 1997 je doporučována i hlavním regulátorem trhu - FDA (Food and Drug Administration) [1].

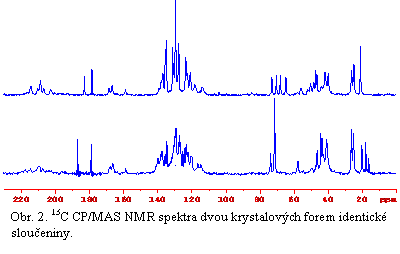

Aplikovatelnost této metody ve farmacii je však podmíněna možností poskytovat požadované informace v relativně krátkém čase a možností analyzovat látky v přirozeném izotopickém zastoupení. Z toho plyne, že základním nositelem strukturních informací je především chemický posun. Ten velice citlivě reaguje i na nepatrné změny v rozložení hustoty elektronů v okolí detekovaných jader. Proto je prvním krokem při určování strukturních parametrů měření chemického posunu rozličných jader (¹H, ¹³C, ¹⁹F, ¹⁵N, ³¹P) a nalezení základních vztahů a zákonitostí mezi tímto parametrem a strukturou hmoty. V tom nejjednodušším přiblížení NMR chemický posun slouží k rozlišení a identifikaci jednotlivých polymorfů, solvatomorfů, či hydrátů. Zajímavou možností je také schopnost identifikace nestechiometických hydrátů a lokalizace molekul vody v krystalových kanálech. Měření anizotropie chemického posunu (CSA) pak může podat cenné informace o koordinaci některých těžkých atomů. V neposlední řadě pak analýza NMR spekter krystalických látek může vést k získání takových parametrů jako je určení krystalografické asymetrické jednotky nebo prostorové grupy. Tyto informace spolu s pochopením povahy vodíkových vazeb poutající molekuly do třídimenzionální struktury a lokalizace odpovídajícího vodíkového atomu následně umožní získat významná geometrická omezení. Na rozdíl od difrakčních technik dokáže NMR spektroskopie velmi přesně lokalizovat pozici vodíkových atomů. To potom vede k podstatně snadnější interpretaci především rtg. práškových dat a rekonstrukci a optimalizaci úplné 3D struktury. NMR spektroskopie také významně přispívá k rozlišení a výzkumu statického či dynamického neuspořádání krystalové struktury a nedávno rozvinuté techniky umožňují poměrně přesně popsat geometrii nebo amplitudu lokálních segmentálních pohybů, jejichž korelační čas je kratší než 40 ms.

NMR spektroskopie pevného stavu se v současné době ale již stala natolik výkonnou sondou do elektronového okolí daného jádra, že její jedinečná selektivita, umožňuje za jistých podmínek přesně stanovit mezijaderné vzdálenosti až do 5 A. Faktem ale je, že v přirozeném izotopickém zastoupení můžeme měřit pouze takové meziatomové vzdálenosti, kdy alespoň jedním z partnerů je izotop s vysokým přírodním zastoupením. To jsou především jádra ¹H, ¹⁹F nebo ³¹P. A tak nejčastěji měříme meziatomové vzdálenosti ¹H-¹H, ¹H-¹³C, ¹H-¹⁵N, ³¹P-¹³C atp. Podstatou použitých experimentálních postupů je přesné měření vybraných jaderných dipolárních interakcí, ve kterých jsou hledané strukturní informace uloženy. To vyžaduje nalezení speciálních podmínek a provedení více-dimenzionálních experimentů (tří až čtyř-dimenzionálních, viz. Obr. 3), které umožní selektivní detekci dipolárních spekter pro jednotlivé efektivně „izolované“ spinové páry.

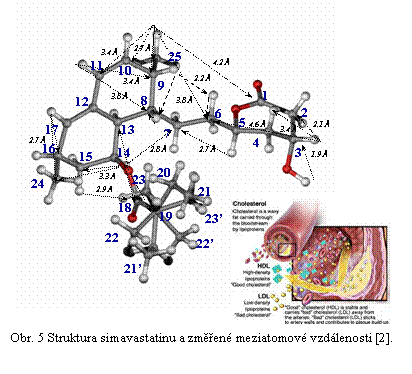

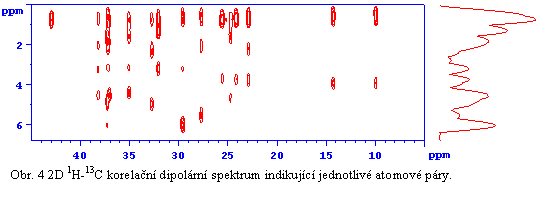

Z analýzy a simulace dipolárních spekter (viz. Obr. 4) pak lze získat požadované strukturní parametry a z těch nakonec určit konformaci a strukturu systémů s vysokým stupněm uspořádání. Přesnost měření meziatomých vzdáleností je ± 2 pm pro vzdálenosti do 200 pm a ± 5 pm pro délky do 400 pm. Úplné vyřešení 3D struktury a konformace molekul v pevné fázi, ale zdaleka není rutinní technikou. Naopak vyžaduje maximální možnou selektivitu a rozlišení, potlačení nežádoucích koherencí při zachování vysoké účinnosti excitace („recouplingu“) dipolárních interakcí a co možná nejmenší časovou náročnost.

[1] Q6a Specifications: Test Procedures and Acceptance Criteria for New Drug Substance and New Drug Products: Chemical Substance, U.S. Goverment Federal Register 1997, 62(227) 62890-62910.

[2] J. Brus, A. Jegorov, J. Phys. Chem. A., 108 (2004) 3955-3964.
