Na zadaných vzorech zvolte základní buňky a vyznačte prvky symetrie. Dále přiřaďte podle obsažených prvků symetrie příslušnou rovinnou grupu ze seznamu 17 možných grup. Do zadaných obrázků zakreslete v nějakém kreslícím programu polohu os symetrie (s využitím symbolů níže), rovin zrcadlení (zeleně resp. plnou čarou), případně skluzových rovin zrcadlení (modře resp. čárkovaně)
Symboly pro osy symetrie:
![]() |
![]() |
![]() |
![]() |
Příklad:
![]() |
|
Zadání |

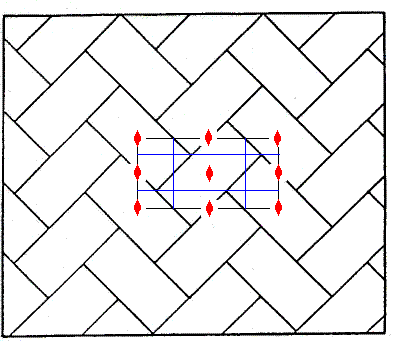

Řešení: lze nalézt 2 systémy skluzových rovin a dvojčetné osy symetrie. Buňka je primitivní. Porovnáním se seznamem rovinných grup je zřejmé, že se jedná o grupu p2gg. |
Zadání
|
|

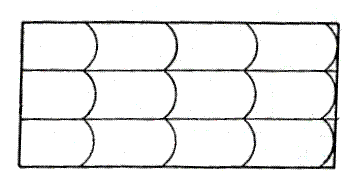

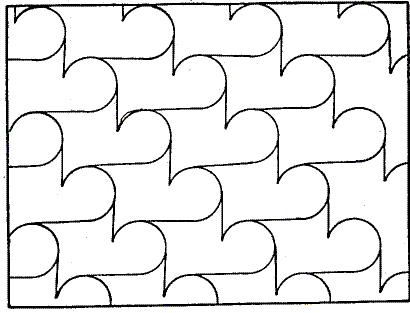

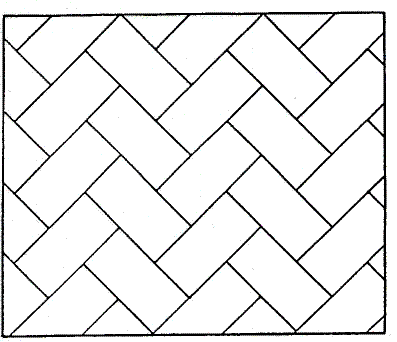

Obrázek 1 |

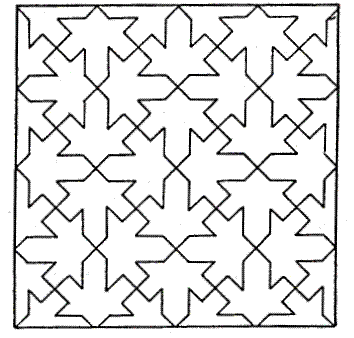

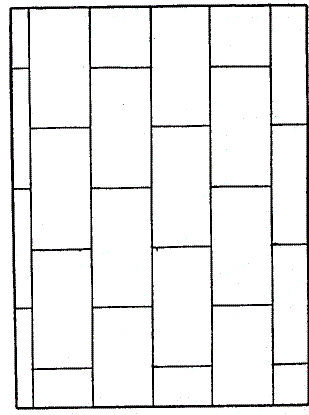

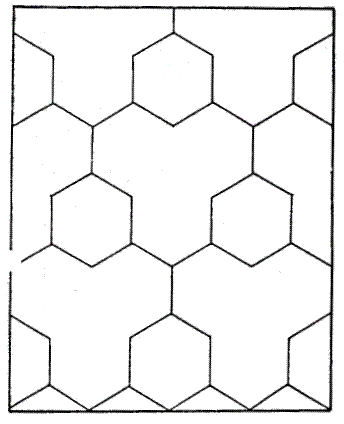

Obrázek 2 |
|
|

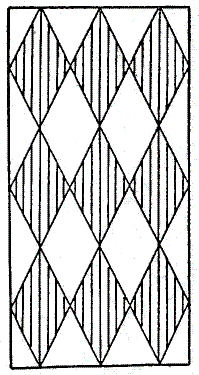

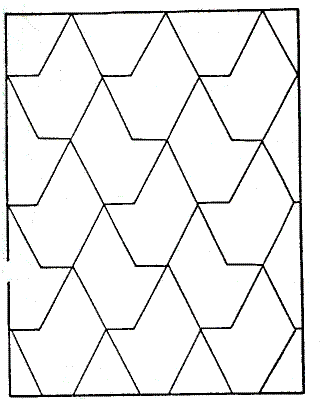

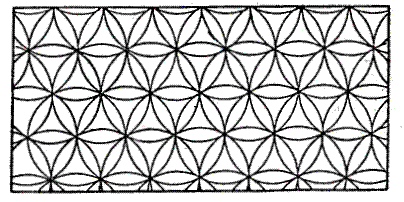

Obrázek 3 |

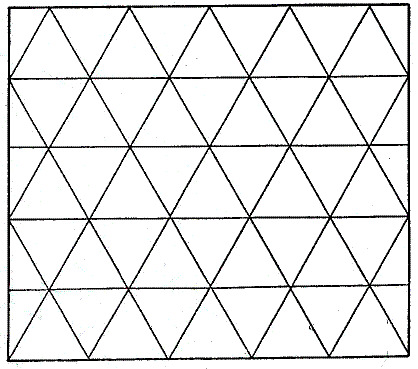

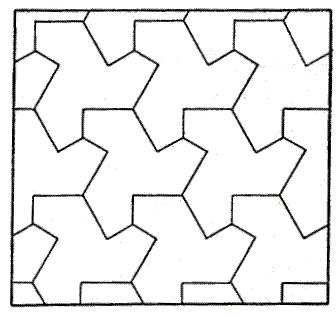

Obrázek 4 |
|
|

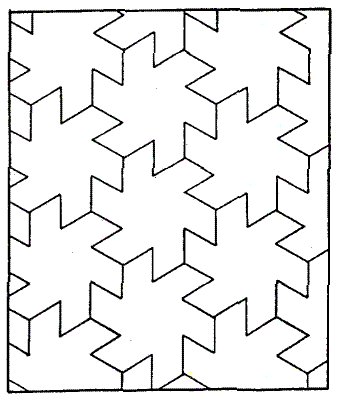

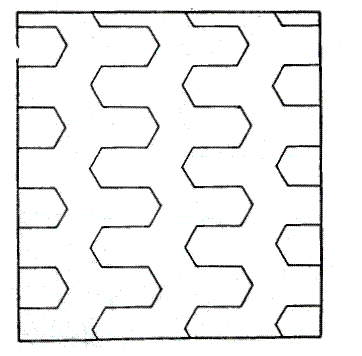

Obrázek 5 |

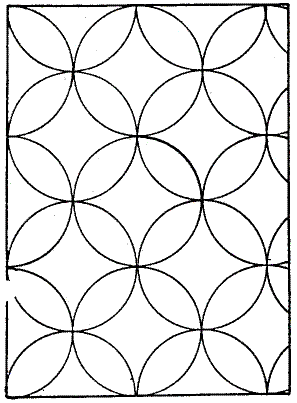

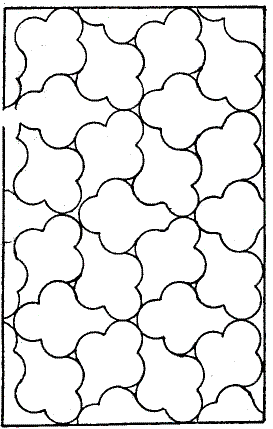

Obrázek 6 |
|
|

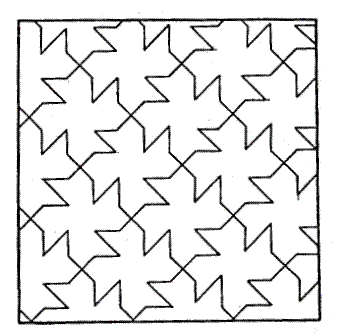

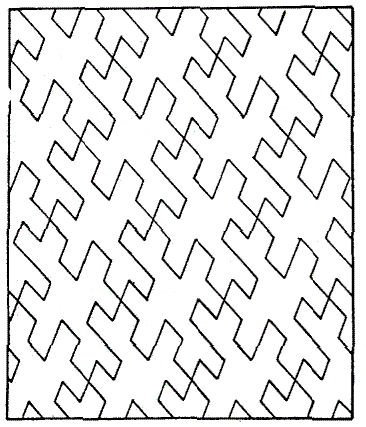

Obrázek 7 |

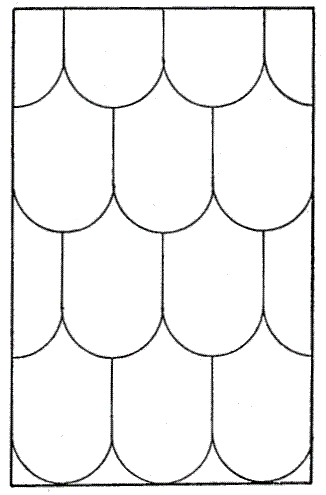

Obrázek 8 |
|
|
Obrázek 9 |
Obrázek 10 |
|
|
Obrázek 11 |
Obrázek 12 |
|
|
Obrázek 13
|
Obrázek 14
|
|
|
Obrázek 15
|
Obrázek 16
|
|
|
Obrázek 17
|
