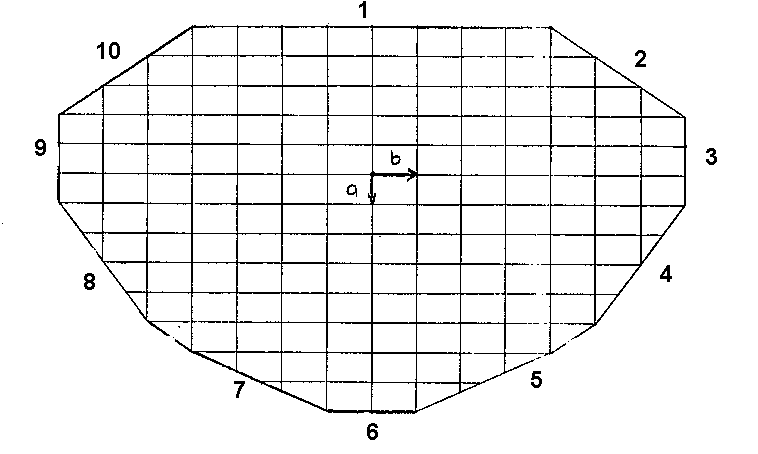

Přiřaďte naznačeným rovinám Millerovy indexy. Odpovězte ve formě
1 - (hkl)
2 - (hkl)
.
kde za (hkl) dosadíte správné indexy včetně znaménka
V přiložených vzorech zvolte vhodně základní buňku a určete rovinnou mříž.
Obrázek zadání si uložte, dokreslete vhodnou buňku a odešlete takto upravený obrázek. Odpovězte zároveň o jakou se jedná mříž.
Vzor
|
|
|
|

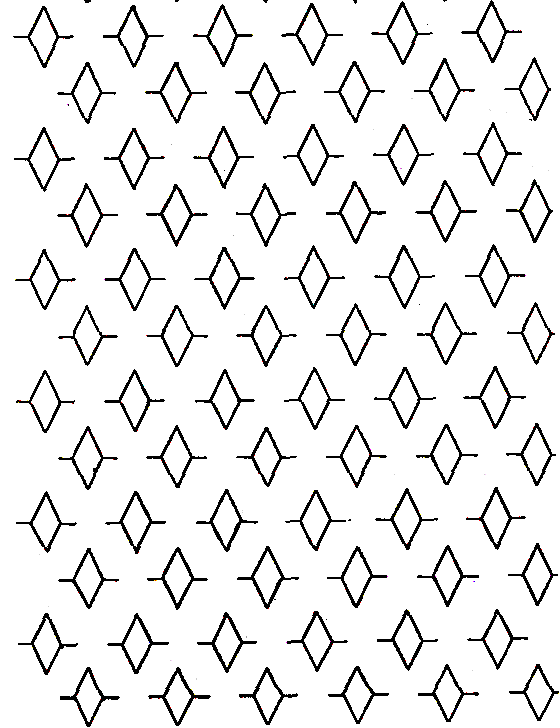

Zadání |

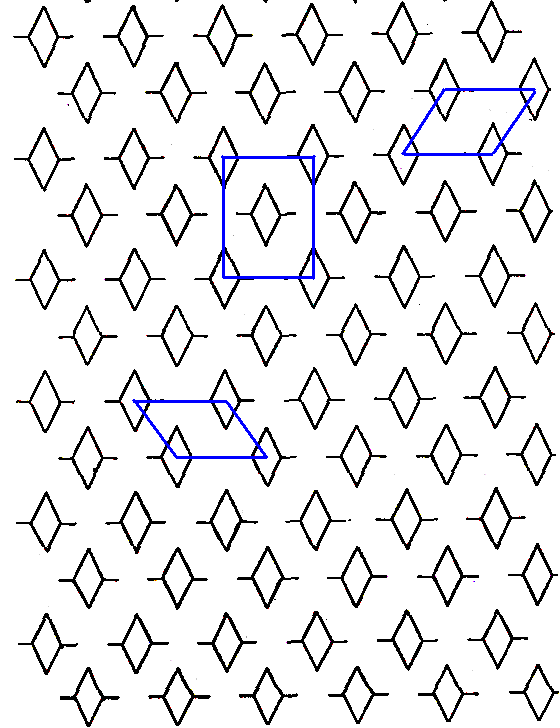

Možná řešení. Nejvhodnější je volba pravoúhlé centrované buňky, protože odpovídá nejvyšší symetrii vzoru. Soustava je pravoúhlá. |
Zadání:
 |
 |
|

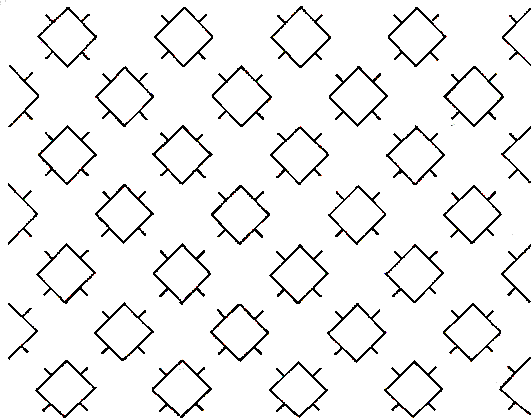

Vzor 1 |

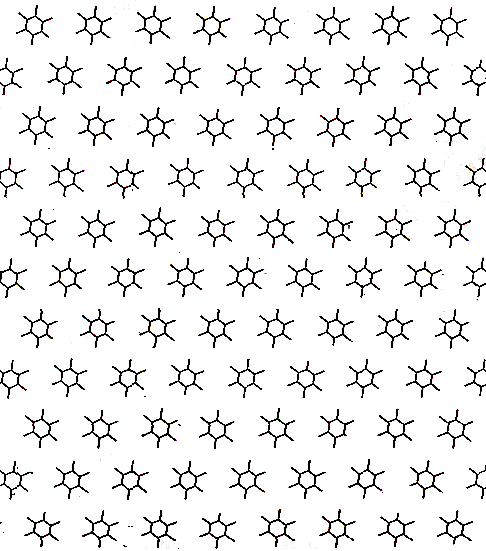

Vzor 2 |
Obdobně postupujte u následujících vzorů. Navíc určete
přítomné prvky symetrie (osy symetrie, roviny zrcadlení).
Můžete je zakreslit do obrázků pomocí známých symbolů.
Osy symetrie (s využitím symbolů níže), roviny zrcadlení (plnou čarou).
|
|
|
|
|
 |
 |
 |
|
Vzor 3 |
Vzor 4 |
Vzor 5 |
